CN105KIT

⚠️ คำเตือน: ชุด KIT นี้เหมาะกับผู้ที่เข้าใจว่าตัวเองทำอะไร ไม่ยืนยันว่าทุกรุ่นจะใช้ได้ และทางผู้จัดทำไม่รับผิดหากเกิดความเสียหายใด ๆ ขึ้น

อุปกรณ์เชื่อมต่อเครื่องปรับอากาศ Mitsubishi MR.Slim เข้ากับระบบ Smart Home ผ่าน Wi-Fi — ใช้งานร่วมกับระบบ Home Assistant

ฟีเจอร์

แอร์ Mitsubishi MR.Slim ที่มีช่องต่อ CN105 บนบอร์ดควบคุม (รหัสขึ้นต้นด้วย MSY หรือ MSZ)

บางรุ่นไม่มีช่องต่อ CN105 ก็อาจจะใช้งานได้ แต่ต้องมีการดัดแปลงบอร์ดควบคุม

⚠️ ภายในเครื่องปรับอากาศมีส่วนที่เป็นไฟฟ้าแรงสูง ควรปิด Breaker ก่อนการกระทำใด ๆ และหากไม่ชำนาญแนะนำให้เรียกช่างแอร์มาช่วย ⚠️

แกะหน้ากากฝาหน้าของแอร์ออก

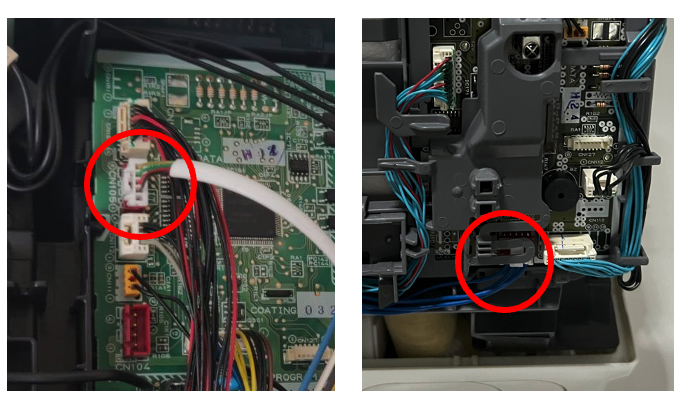

หาช่องต่อ CN105 ช่องสีแดงตามในภาพ ตำแหน่งของช่อง CN105 จะอยู่ด้านหน้าหรือไม่ก็อยู่บนแผงคอนโทรลด้านใน
นำปลั๊กจาก CN105Kit เสียบเข้าไปที่ช่อง CN105
สามารถเก็บกล่องไว้ที่จุดใดก็ได้ แต่แนะนำว่าไม่ควรใส่ไว้ในกล่องแผงวงจรเนื่องจากจะทำให้ประสิทธิภาพการรับสัญญาณ Wi-Fi ลดลง และการติดไว้ภายนอกจะได้สัญญาณดีที่สุด

ต้องทำการตั้งค่า MQTT Server กับ Home Assistant เรียบร้อยแล้ว

ค้นหา Wi-Fi ชื่อ HVAC-XXXXX และเชื่อมต่อ
หน้าต่างการ Config จะขึ้นมาอัตโนมัติ หากไม่ชึ้นให้ไปที่ URL http://192.168.1.1
ทำการกรอกชื่อ Wi-Fi (SSID) และรหัสผ่าน (PSK) ของ Wi-Fi ที่ต้องการเชื่อมต่อ
กด Save & Reboot เพื่อบันทึกค่าและทำการเชื่อมต่อ
กลับไปเชื่อมต่อกับ Wi-Fi เดิม และค้นหาหมายเลข IP Address ของตัวควบคุมแอร์ (แนะนำให้ใช้แอป WiFiMan ในการค้นหา)
เข้าไปที่ IP Address ของตัวควบคุมแอร์และไปที่ Setup > MQTT
ทำการใส่ข้อมูลของ MQTT Server
ทำการตั้งชื่อ Friendly name และ Topic โดยให้ใช้ตัวอักษรภาษาอังกฤษ(a-z), ขีด(-) หรือ underscore (_) เท่านั้น

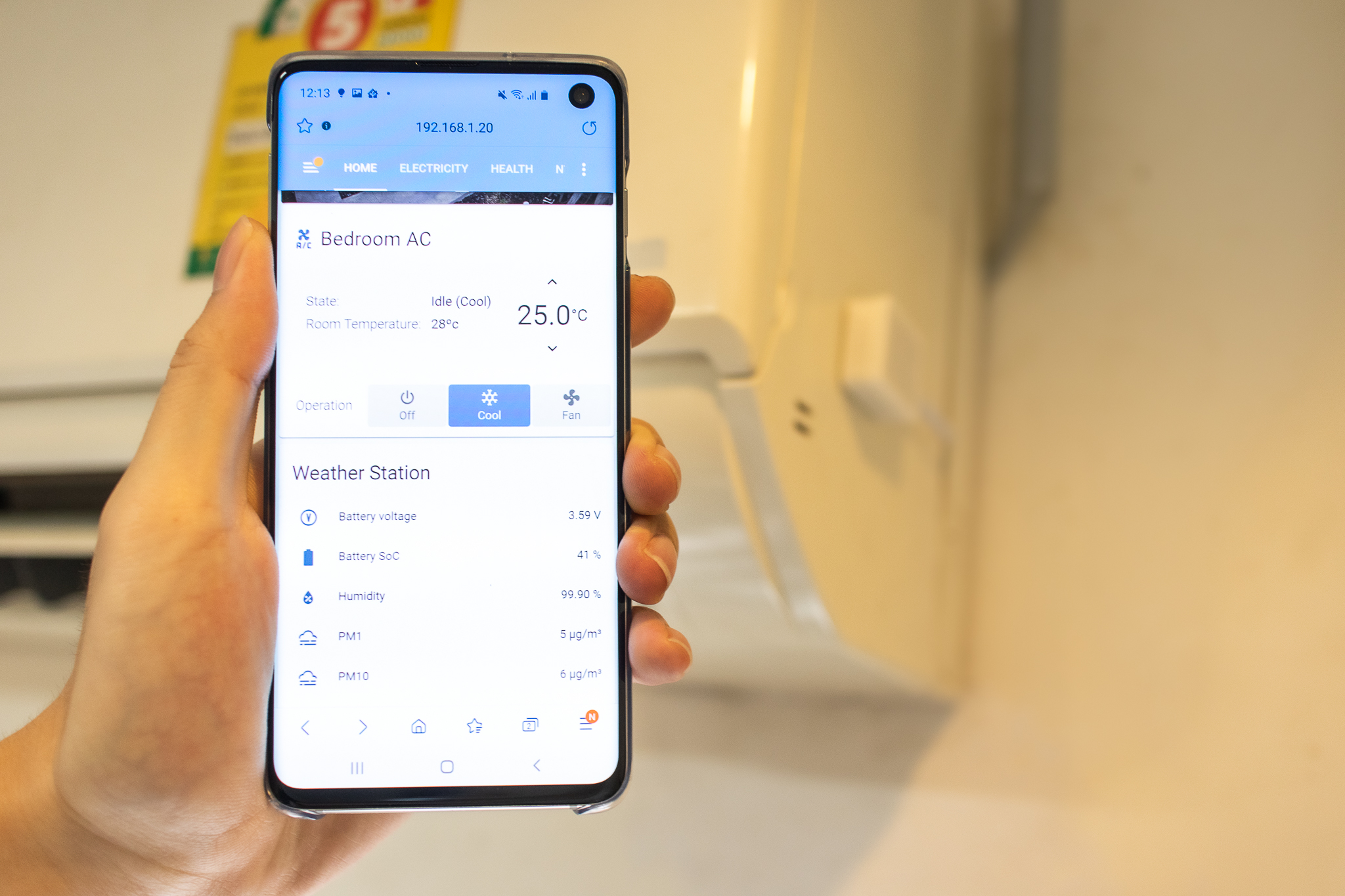

เครื่องปรับอากาศจะเข้ามาใน MQTT Integration โดยอัตโนมัติ

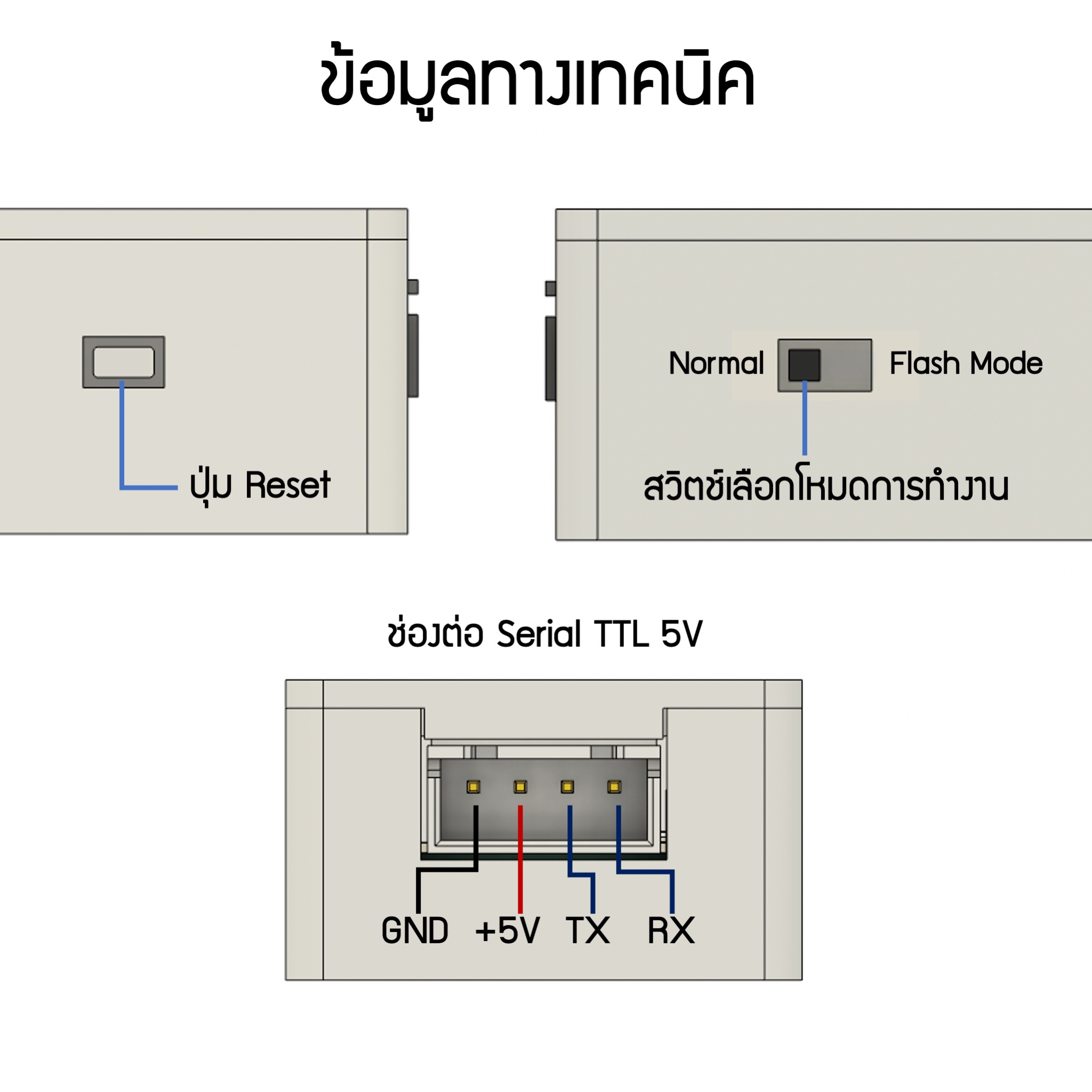

ไฟ LED สีแดง สำหรับแสดงสถานะการทำงาน ไฟติดเมื่อมีกระแสไฟเข้า (ไม่สามารถปิดได้)

ไฟ LED สีฟ้า แสดงสถานะการเชื่อมต่อ Wi-Fi ไฟดับเมื่อเชื่อมต่อ Wi-Fi สำเร็จ
